    余缆架

    余缆架的作用是存放预留的光缆，一般在耐张塔（杆）上使用。
    产品应用
    • 余缆架的作用是存放预留的光缆，一般在耐张塔（杆）上使用。
    • 一般分为内扣式余缆架和外盘式余缆架。
    余缆架

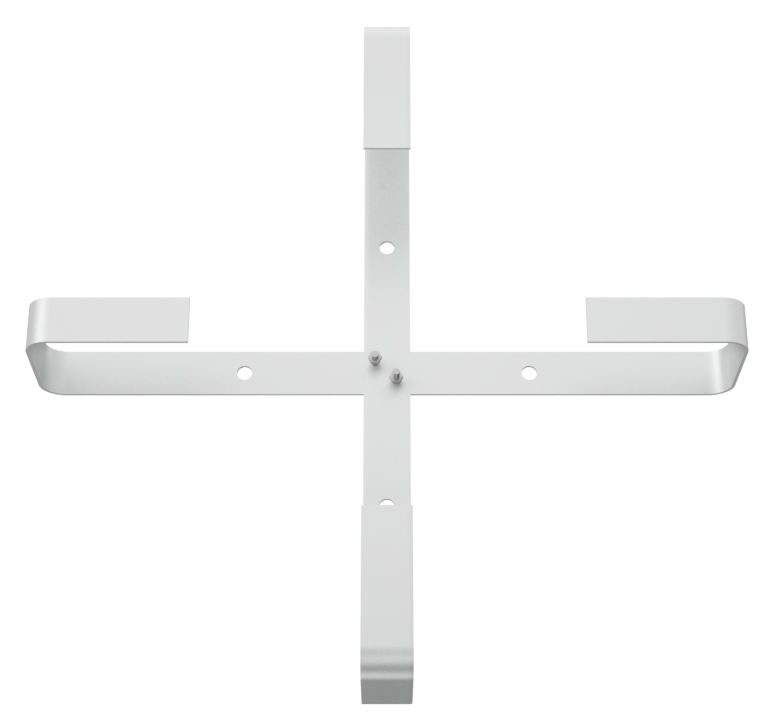

    • 内扣式余缆架

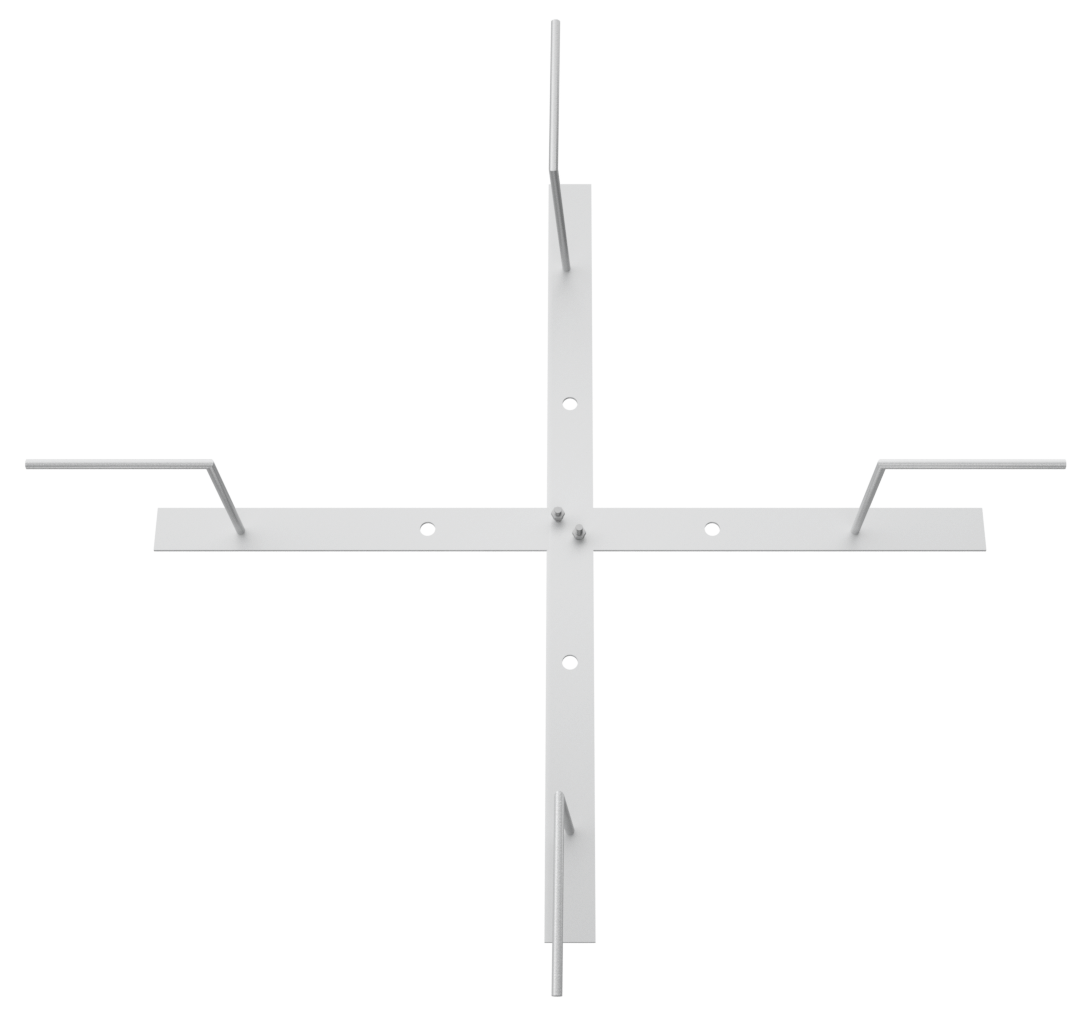

    • 外盘式余缆架

    • 产品型号规格
    产品名称

    产品型号

    		 产品配置 适用光缆类型
    塔用余缆架

    LT
    LTN

    		 小夹板 适用于ADSS和OPGW光缆
    杆用余缆架

    LG***
    LGN***

    杆用支座

    		 适用于ADSS和OPGW光缆

    注：

    • T-表示塔用， G-表示杆用， ***-适用杆径， LT、LG-外扣式余缆架， LTN、LGN-内扣式余缆架。
    • 当余缆架用于铁塔上安装，配两付小夹板。当余缆架用于电杆上安装，配两套杆用支座。
    支座、小夹板

    杆用支座起到将余缆架固定在杆上的作用；小夹板起到将余缆架固定在铁塔上的作用。

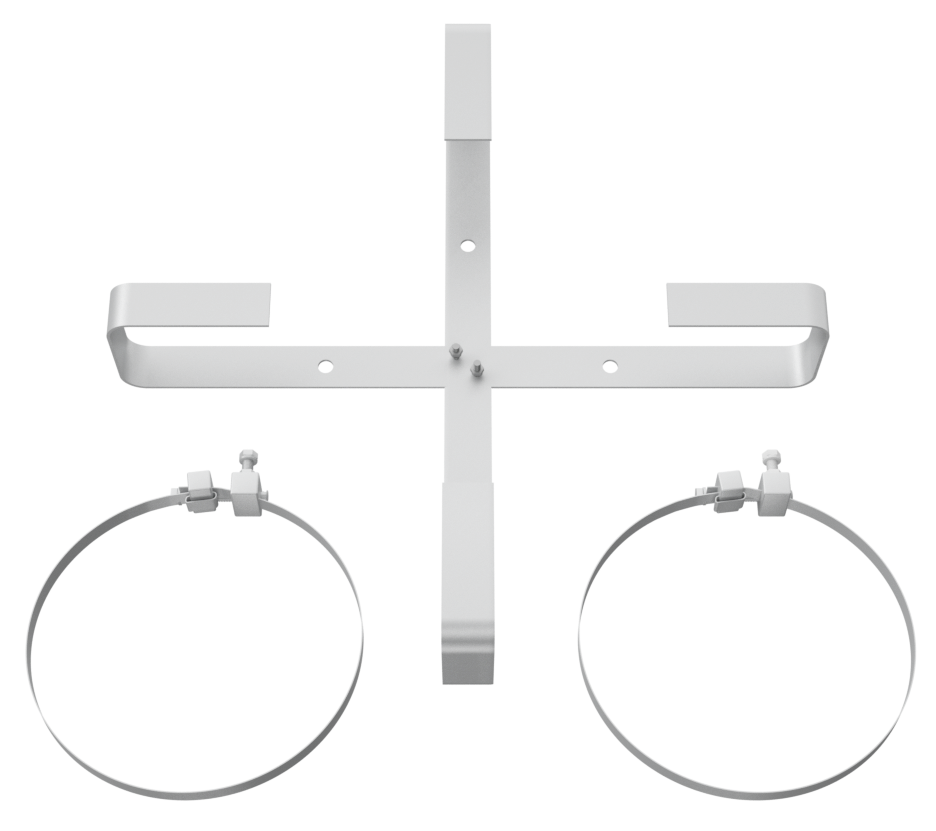

    • 杆用支座

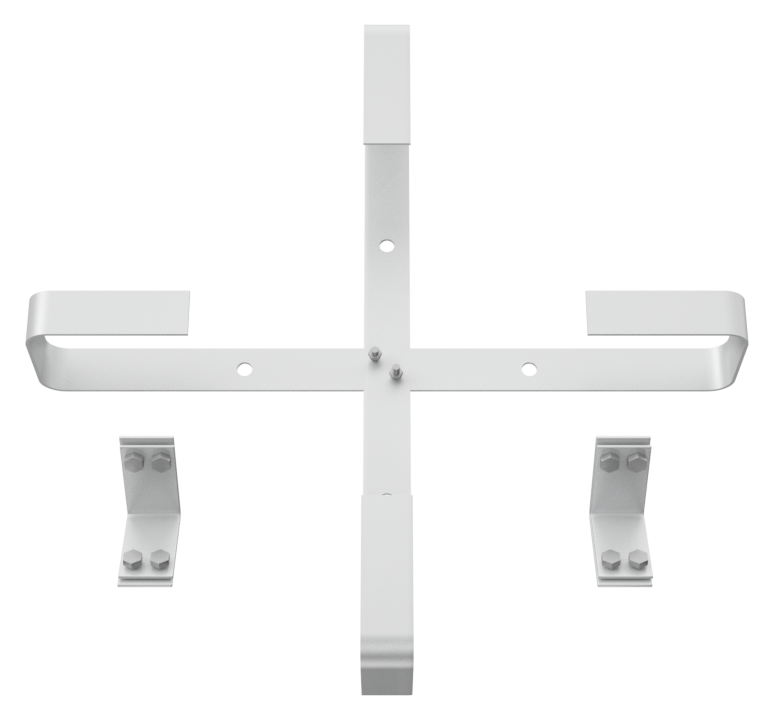

    • 塔用小夹板

    每套余缆架杆用支座包含1 套支座GYL-ZZ 和一根不锈钢带BDL-*



    • 不锈钢带规格
    产品名称

    产品型号

    		 产品配置

    不锈钢带

    BDL-1

    150~300

    BDL-2

    301~400

    BDL-3

    401~600

    BDL-4

    601~800

    BDL-5

    801~1000



    • 余缆架用塔用小夹板规格
    产品名称

    产品规格

    		 适用铁塔角钢尺寸（mm) 材料

    小夹板

    YJB-***

    70~250

    		 热镀锌钢

    产品彩页
